SMT过炉治具的用途与作用
表面贴装技术（Surface Mount Technology, SMT）是现代电子制造中的重要工艺，主要用于在印刷电路板（PCB）上安装电子元器件。在SMT生产过程中，过炉治具是一种关键工具，帮助确保元器件在回流焊过程中稳定地通过高温环境，同时保持焊接效果的稳定性和一致性。
1. 什么是SMT过炉治具？

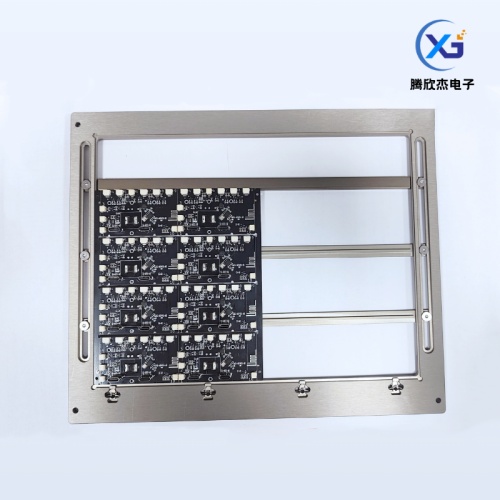

SMT过炉治具（又称过炉夹具或回流焊治具）是一种为PCB板或其他电子器件提供支撑和保护的工具。它用于帮助电子元件和电路板在过回流焊炉时防止位移、翘曲和变形，并且确保热量均匀分布以达到最佳的焊接效果。治具通常由耐高温材料制成，比如铝合金、钢板、或耐高温树脂，以抵抗回流焊炉中的高温。
2. SMT过炉治具的使用用途
2.1 防止PCB变形 PCB在过回流焊炉时会因高温影响而产生热胀冷缩，尤其是大型或薄的PCB更容易变形。过炉治具提供一个物理支撑，帮助PCB保持平整，避免变形或翘曲，确保焊接的质量和板子的结构完整性。
2.2 防止元件位移 在回流焊过程中，由于温度的变化，元器件的焊膏可能会发生移动，尤其是对于较小或形状特殊的元器件，位移可能会导致焊接失效。治具通过固定PCB和元器件，防止它们在传送和加热过程中移动，确保元件准确焊接到指定位置。
2.3 提高生产效率 治具的使用可以提升SMT生产线的整体效率。它减少了由于板子变形或元件位移而导致的返工或不良率，减少了故障率，提高了生产线的良品率，从而降低了整体生产成本。
2.4 确保均匀加热 治具可以帮助电子板在回流焊炉内均匀受热。由于其材质的导热性能，治具能够辅助热传导，避免由于局部过热或过冷导致的焊接不均匀或焊点不良问题。
3. SMT过炉治具的种类
3.1 整体治具 这类治具为大面积PCB或需要同时焊接多个电路板设计，能够为整个生产过程提供一致的支持和稳定性，尤其适用于大型PCB。
3.2 专用治具 专门为特定产品或特定元器件设计的治具，主要用于对尺寸或形状有特殊要求的PCB，确保这些PCB在过炉时受到特殊的保护。
3.3 通用治具 通用治具适用于各种标准PCB板，具有一定的灵活性，可以调节以适应不同大小和形状的PCB。
4. SMT过炉治具的优点
- 提高产品良率：使用治具后，能够显著减少由于PCB变形和元器件移动导致的焊接不良问题，提高产品的合格率。
- 减少返修成本：通过防止焊接中的常见问题，减少了返修和废品率，降低了生产成本。
- 提升生产效率：治具的使用使得生产过程更加顺畅，减少了故障发生的频率，进而提高了产能。
5. 如何选择合适的过炉治具？
选择合适的过炉治具需要考虑多个因素：
- PCB尺寸和厚度：大型或较薄的PCB需要更强的支撑力，通常使用较硬的治具材料，如铝合金。
- 电子元器件的特性：较小或形状特殊的元器件需要更精确的定位治具，确保焊接过程中它们不会位移。
- 生产线的要求：生产线的自动化程度、温度要求和生产节奏也会影响治具的选择。
6. SMT过炉治具的维护
为保证治具的长期使用，定期的维护非常重要。以下是一些常见的维护措施：
- 定期清洁：由于在回流焊过程中会有助焊剂残留，定期清洁治具以避免污染积累，从而影响使用效果。
- 检查磨损情况：长时间使用可能会导致治具的磨损，定期检查治具是否有变形或损坏，及时更换磨损的部分。
- 存储环境：治具应存放在干燥、无尘的环境中，以防止腐蚀和损坏。
SMT过炉治具在现代电子制造中发挥着至关重要的作用。通过为PCB提供稳定的支撑和保护，它显著提高了焊接质量，减少了生产过程中的不良品率，进而提升了生产效率和降低了成本。在选择和使用治具时，考虑到PCB的特性和生产需求，合理选择和维护治具将为电子制造过程带来显著的优势。
